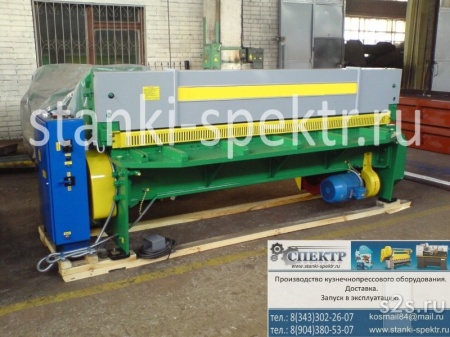

Гильотина НК3418
- состоит из трех кинематических сборочных единиц: главной кинематической цепи, заднего упора и поддерживателя тонкого листа.
Все единицы конструкции имеют индивидуальные приводы движения и автономное управление. Все сборочные единицы и агрегаты гильотинных ножниц НК3418 установлены на станине цельносварной конструкции. Последняя включает в себя две стойки, стол, траверсу и стяжку. В стойках установлен главный вал. Главный привод установлен на траверсе. Вращение электродвигателя на эксцентриковый вал выполняется через клиноременную передачу и цилиндрический редуктор, состоящий из двух ступеней зубчатой передачи.
Механизм реза установлен в проушинах станины на эксцентриковых осях и имеет две балки - прижимную и ножевую. В прямолинейных направляющих прижимной движется ножевая балка. Обе балки связаны между собой рычажной системой, соединенной с приводом ножниц.
Гильотина НК 3418 способна работать в нескольких режимах: автоматическом, наладочном, также возможны одиночные ходы, ручной поворот, что позволяет легко разрезать лист металла шириной 6x2000 мм.
- состоит из трех кинематических сборочных единиц: главной кинематической цепи, заднего упора и поддерживателя тонкого листа.
Все единицы конструкции имеют индивидуальные приводы движения и автономное управление. Все сборочные единицы и агрегаты гильотинных ножниц НК3418 установлены на станине цельносварной конструкции. Последняя включает в себя две стойки, стол, траверсу и стяжку. В стойках установлен главный вал. Главный привод установлен на траверсе. Вращение электродвигателя на эксцентриковый вал выполняется через клиноременную передачу и цилиндрический редуктор, состоящий из двух ступеней зубчатой передачи.
Механизм реза установлен в проушинах станины на эксцентриковых осях и имеет две балки - прижимную и ножевую. В прямолинейных направляющих прижимной движется ножевая балка. Обе балки связаны между собой рычажной системой, соединенной с приводом ножниц.
Гильотина НК 3418 способна работать в нескольких режимах: автоматическом, наладочном, также возможны одиночные ходы, ручной поворот, что позволяет легко разрезать лист металла шириной 6x2000 мм.
Автор: | Спектр+ |
Регион: | УФО Свердловская обл. |
Наличие: | Есть в наличии у себя |
Производитель: | Спектр+ |
Телефон: | +7 (34330) 22607 |
Дата размещения: | 17.04.2020 в 09:17 (Обновлено: 17.04.2020 в 09:18) |
Номер предложения: | 84116343 |
Просмотры: | Сегодня: 1, всего: 226 |
